產品特點及用途

聚氯乙烯絕緣和護套控制電纜適用于交流額定電壓Uo/U為450/750V及以下控制、監控回路及保護線路等場合，作為電氣裝備之間的控制接線。N-KVV22聚氯乙烯絕緣鎧裝耐火控制電纜敷設在室內，電纜溝、管道直埋等能承受較大機械外力的固定場合。

耐火控制電纜的主要特點是電纜除了能在正常的工作條件下傳輸電力外，電纜在著火燃燒時仍能保持一定時間的正常運行，適用于對耐火特性有要求的場合。

產品型號

普通型控制電纜型號：

KVV22 銅芯聚氯乙烯絕緣 聚氯乙烯護套銅帶鎧裝控制電纜

耐火型電纜型號，在普通型控制電纜型號前加N

N-KVV 銅芯聚氯乙烯絕緣聚氯乙烯護套耐火控制電纜

N-KVV22 銅芯聚氯乙烯絕緣 聚氯乙烯護套銅帶鎧裝耐火控制電纜

產品標準

本產品按GB/T9330-2008標準組織生產，還可按用戶要求的其它標準生產。

阻燃、耐火型電纜在執行GB/T9330-2008的同時，執行GB/T19666-2005、GA306-2007。

產品使用特性

1、額定電壓Uo/U為450/750V;

2、電纜導體的長期允許工作溫度為70℃;

3、電纜敷設溫度應不低于0℃。

推薦的允許彎曲半徑如下：

● 無鎧裝層的電纜，應不小于電纜外徑的6倍;

● 有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍;

● 有屏蔽層結構的軟電纜，應不小于電纜外徑的6倍。

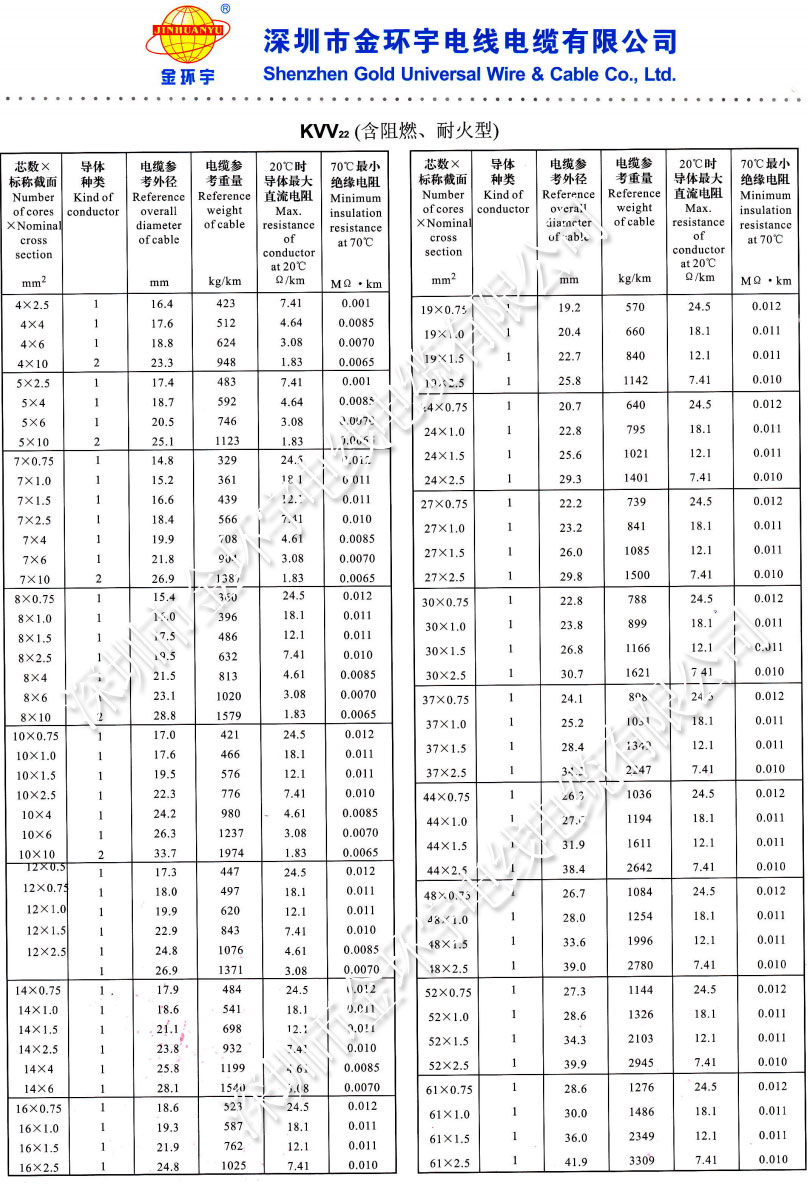

電纜載流量

控制電纜安裝布線的注意事項

1.屋檐下。電纜只在不直接暴露在陽光照射或超高溫下，標準局域網電纜就可以應用，建議使用管道。 紫外線(UV)--不要將無紫外線防護的電纜應用于陽光的直射環境內。

2.外墻上。避免陽光直接照射墻面及人為損壞。熱度--電纜在金屬管道或線槽內的溫度很高，許多聚合材料在這種溫度下會降低使用壽命。

3.管道里(塑料或金屬的)。如在管道里，注意塑料管道的損壞及金屬管道的導熱。機械損壞(修復費用)--光纜的修復是十分昂貴的，在每一個間斷點至少需要兩次端接。

4.懸空應用/架空電纜?？紤]電纜的下垂和壓力。電纜是否被陽光直接照射。

5.直接在地下電纜溝中鋪設，這種環境是控制范圍最小的。電纜溝的安裝要定期進行干燥或潮濕程度的檢查。接地--如果控制電纜的屏蔽層需要接地，則必須遵守相應的標準。
