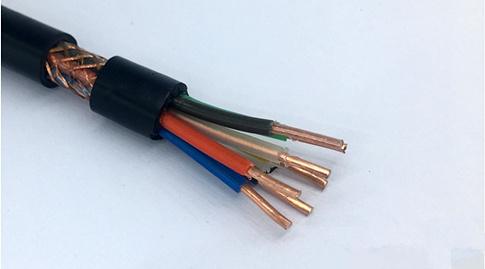

儀表用控制電纜適用于交流額定電壓450/750V及以下儀表用控制電纜產品，巡回檢測裝置屏蔽電纜采用對絞鋁塑復合膜屏蔽和銅絲編織屏蔽，抗干擾性能優越，廣泛用于計算機測控裝置。

執行標準

Q/HHTZH008;阻燃特性試驗執行GB 12666.5-90標準。

使用特性

交流額定電壓：Uo/U 450/750V;最高工作溫度不超過70℃;電纜安裝敷設溫度應不低于0℃。 電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑的10倍，銅帶屏蔽或鋼帶鎧裝電纜最小為電纜外徑的12倍;20℃時絕緣電阻不小于5000MΩ·km，成品電纜經受交流50Hz，2.0KV/5min電壓試驗不擊穿?；倦娎|規格及結構參數參照塑料絕緣屏蔽控制電纜及相同結構計算機控制電纜。

基本型號及名稱

KJYVP 聚乙烯絕緣聚氯乙烯護套編織屏蔽儀表用控制電纜

KJYVPR 聚乙烯絕緣聚氯乙烯護套編織屏蔽儀表用控制軟電纜

KJYVP2 聚乙烯絕緣聚氯乙烯護套銅帶屏蔽儀表用控制電纜

KJYVP2R 聚乙烯絕緣聚氯乙烯護套銅帶屏蔽儀表用控制軟電纜

KJYVP3 聚乙烯絕緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制電纜

KJYVPR 聚乙烯絕緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制軟電纜

KJYVP 聚氯乙烯絕緣聚氯乙烯護套編織屏蔽儀表用控制電纜

KJYVPR 聚氯乙烯絕緣聚氯乙烯護套編織屏蔽儀表用控制軟電纜

KJYVP2 聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽儀表用控制電纜

KJYVP2R 聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽儀表用控制軟電纜

KJYVP3 聚氯乙烯絕緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制電纜

KJYVPR 聚氯乙烯絕緣聚氯乙烯護套鋁塑復合膜屏蔽儀表用控制軟電纜

代號名稱和含義

ZR---分A、B、C級阻燃

KJ---儀表用控制電纜(數字巡回控制電纜)

V---聚氯乙烯、阻燃聚氯乙烯

Y---聚乙烯

P---銅絲編織屏蔽

P1---鍍錫銅絲屏蔽

P2---銅帶繞包屏蔽

P3---鋁塑繞包屏蔽

22---鋼帶鎧裝聚氯乙烯護套

23---鋼帶鎧裝聚乙烯護套

32---鋼絲鎧裝聚氯乙烯護套

33---鋼絲鎧裝聚乙烯護套

A---單股導體

B---7股絞合導體

R---多股絞合導體

主要技術指標

(1)20℃時絕緣電阻不小于5000MΩ·km，成品電纜經受交流50Hz，2.0KV/5min電壓試驗不擊穿。

(2)成品電纜經受交流50Hz，3.0KV/5min電壓試驗不擊穿。
