電纜的導體有鋁和銅兩種，鎧裝電纜就是在普通電纜的最外面加裝一層金屬保護，以免內部的效用層在運輸和安裝時受到損壞。下面金環宇電線電纜小編介紹下鋁芯、銅芯鎧裝電纜結構圖以及鋁芯、銅芯鎧裝電纜的載流量表。

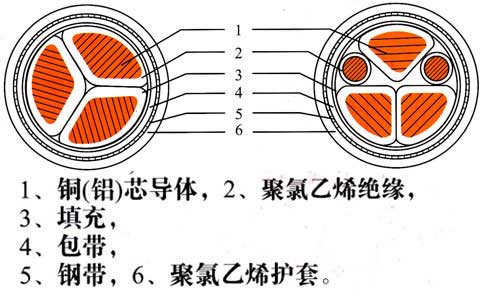

鎧裝電纜結構圖

圖中的鋼帶就是鎧裝，主要保護內部導體及聚氯乙烯絕緣層不受損傷。提高電纜的機械強度及防侵能力，非常適合地埋。

鋁芯、銅芯鎧裝電纜型號：

YJV22-銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

YJLV22-鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

VV22-銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

VLV22-鋁芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

其中鎧裝分為鋼帶鎧裝(22，23)，細鋼絲鎧裝(32，33)，粗鋼絲鎧裝(42，43)。

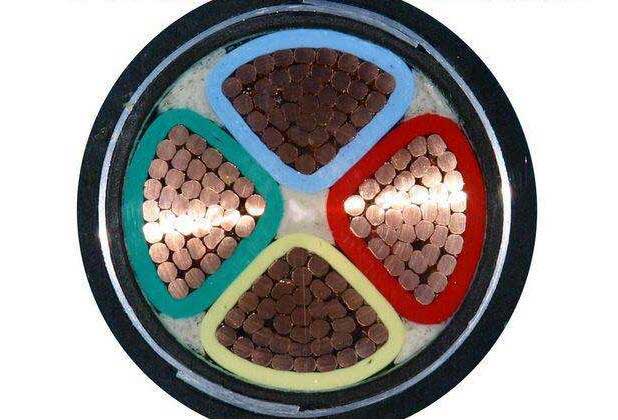

1、VV22鋼帶鎧裝圖片

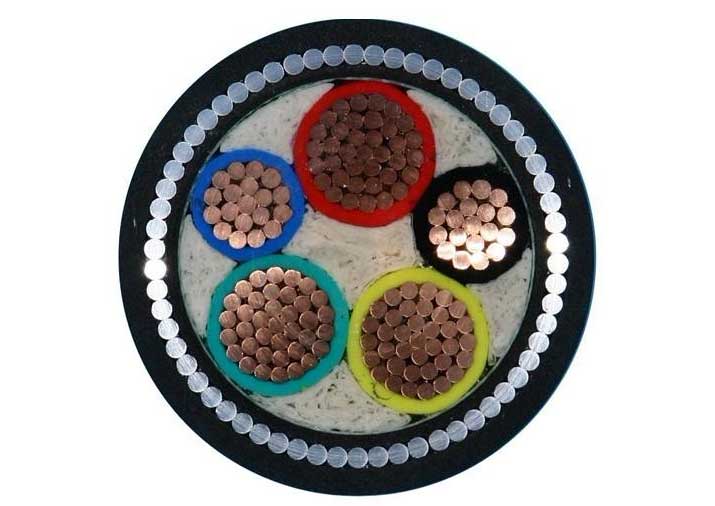

2、VV32細鋼絲鎧裝圖片

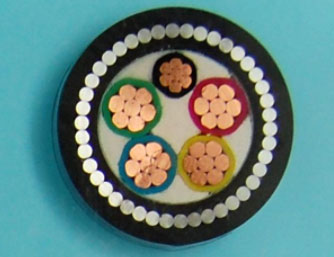

3、VV42粗鋼絲鎧裝圖片

鋁芯、銅芯鎧裝電纜載流量表

下面分別例出YJV22、YJLV22及VV22、VLV22鋁芯、銅芯鎧裝電纜載流量表。

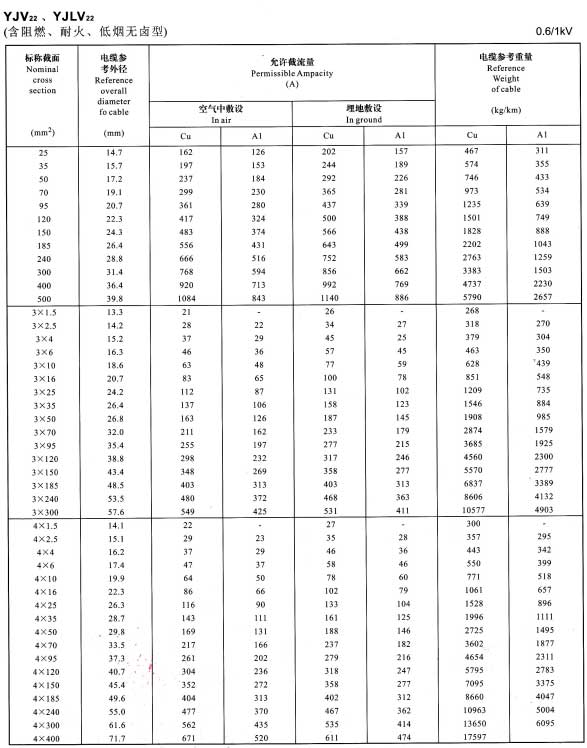

YJV22、YJVL22單芯、3芯、4芯電纜載流量表

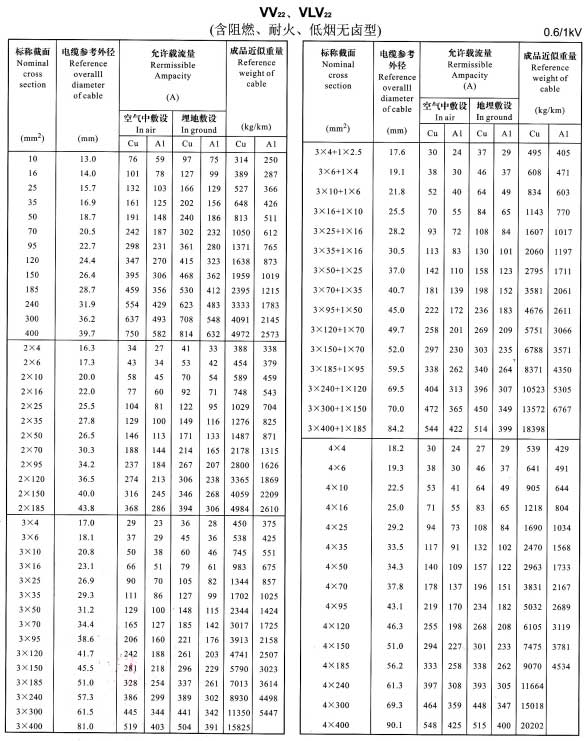

VV22、VLV22單芯、2芯、3芯、4芯、3+1芯電纜載流量表

想了解其它鋁芯、銅芯電纜結構圖及載流量請咨詢網站客服人員。
